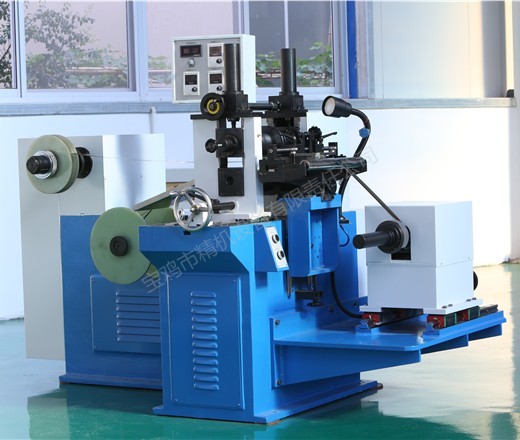

JMGJ20C型精密剪切機技術參數

一、設備主要技術參數：

1、用途：

本縱剪機用于進行金屬帶料的縱向剪切工作，并且將分切后的窄條重新卷繞成卷。本機具有操作方便、切割質量高、材料利用率高、切割速度可無級調速等特點。

2、主要技術數據

2.1、剪切帶料厚度： 0.02mm~0.6mm

2.2、剪切帶料最大寬度： 220mm

2.3、原料卷最大外徑： φ500mm

2.4、原料卷內徑： φ75mm

2.5、放卷最大重量： 300kg

2.6、最小切割寬度： 2mm

2.7、滾刀直徑： φ130mm

2.8、刀軸直徑： φ60mm

2.9、切割速度： 10~90m/min

2.10、切割條數： 常規12條

2.11、收卷內徑： φ75mm

2.12、收卷最大外徑： φ350mm

2.13、設備重量： 1500kg

2.14、電動機： 2.2KW

2.15、減速器： 齒輪式減速器

二、備注

放卷主軸為φ75mm，開卷卷筒可軸向移動來保證帶料在進入剪切導向臺時不會發生大的偏移，起到糾偏作用。為帶阻尼被動放卷，磁粉制動器建張。

剪切機入料導向臺可以上下調節，左右調節，前后調節，上下前后調節均通過直線導軌導向，方便操作，保證移動的位置精度。上刀軸提升有左右同步升降裝置，手動調節，方便對刀。

收卷部分為雙軸收卷方式，每個收卷軸都由一個100NM的磁粉離合器來調節收卷的張力大小，保證帶材卷取整齊。

整機采用變頻調速控制。

剪切后主要精度：

剪切后帶材寬度公差：0~0.02mm

剪切后帶材延邊毛刺：0~0.002mm

剪切后帶材側彎：≤1mm/m
