一、設備主要技術參數：

1、用途

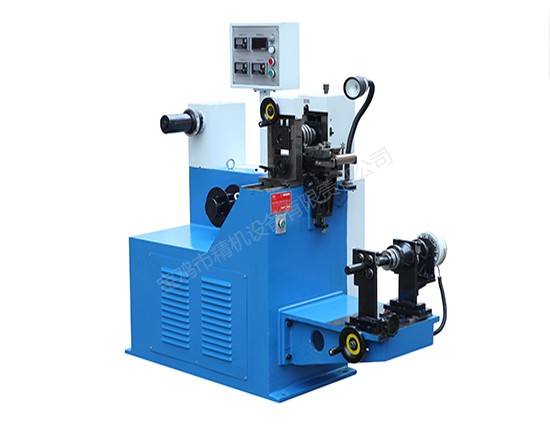

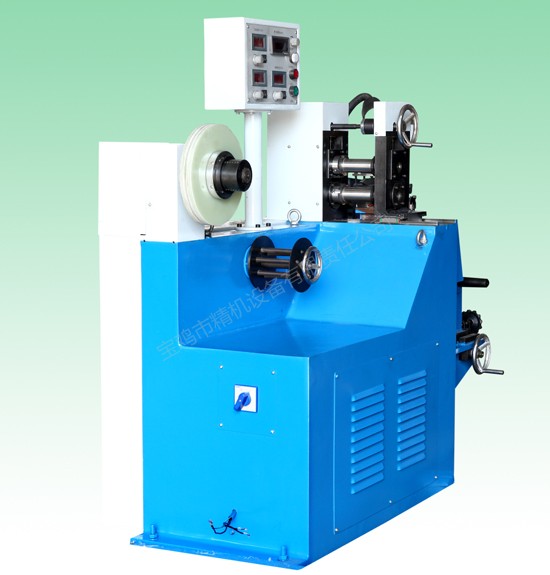

本滾剪機用于進行金屬帶料的縱向剪切工作，并且將分切后的窄條重新卷繞成卷。

本機具有操作方便、切割質量高、材料利用率高、切割速度可無級調速等特點。

2、主要技術數據；

2.1、剪切帶料厚度： 0.02mm~0.4mm

2.2、剪切帶料最大寬度： 80mm

2.3、原料卷最大外徑： φ300mm

2.4、原料卷內徑： φ50mm

2.5、放卷最大重量： 80kg

2.6、最小切割寬度： 1mm

2.7、滾刀直徑： φ90mm

2.8、刀軸直徑： φ35mm

2.9、切割速度： 10~90m/min

2.10、切割條數： ≤12條

2.11、收卷內徑： φ75mm

2.12、收卷最大外徑： φ250mm

2.13、設備重量： 800kg

2.14、電動機： 1.1KW

二、設備簡述

1、放卷主軸為φ30mm，放卷軸向移動以及縱向擺動來保證帶料在進入剪切工位時不會發生大的偏移，起到糾偏作用。放卷類型為被動放卷，磁粉制動器提供阻尼和急停剎車。

2、剪切機入料導向臺可以上下、左右、前后調節，調節均通過直線導軌導向，方便操作，保證移動的位置精度。上刀軸提升有左、右同步升降裝置，操作簡單，方便對刀。

3、收卷部分為雙收卷，收卷軸均由線性良好的磁粉離合器來調節收卷的張力，恒扭矩，張力穩定，調整精度高，重復性好。保證帶材卷取整齊。

4、整機采用變頻調速控制，傳動采用高精度齒形帶，運轉平穩無噪音。
