JMZJ45A型縱剪機組是寶雞市精機設備有限責任公司生產制造的精密縱剪機組系列產品中較小型的一組。它適用于較厚的各種金屬帶材的加工，該機組動力控制全采用了變頻調速系統 、收卷機漲縮和開卷機漲縮均為液壓控制、張力臺的壓下采用氣動或液壓實現，分料器的升降采用液壓實現。整個機組自動化控制程度較高，減少了人工操作，是一款經濟實惠的剪切機組。

現就有關主要技術數據和設備的主要組成及結構簡介如下：

1、用途

本縱剪機組用于將金屬帶料卷沿縱向進行分切，并將分切后的窄條在一定的張力下重新卷繞成卷。

2、主要技術數據

2.1材質：普碳鋼、低合金扎帶、及各種銅帶、不銹鋼帶等

2.2原料卷：

內徑：Φ300mm(Φ280mm~Φ310mm)

外徑：≤Φ1500mm

寬度：≤450mm

厚度：0.15mm~2.5mm

重量：≤3000kg

2.3成品卷：

內徑：Φ300mm(Φ280mm~Φ310mm)

外徑：≤Φ1500mm

重量：≤3000kg

剪切條數：厚度：0.15mm~0.8mm時≤12條

0.8mm~1.1mm時≤8條

1.1mm~1.8mm時≤5條

2.4剪切速度：180M/min（薄帶）

60M/min (厚帶）

2.5剪切精度：

寬度公差：±0.05mm

毛刺：厚度：0.2mm~0.8mm時≤0.03mm

0.9mm~1.8mm時≤0.05mm

側彎：≤2mm/1000mm

3、機組的組成及簡介

設備的組成

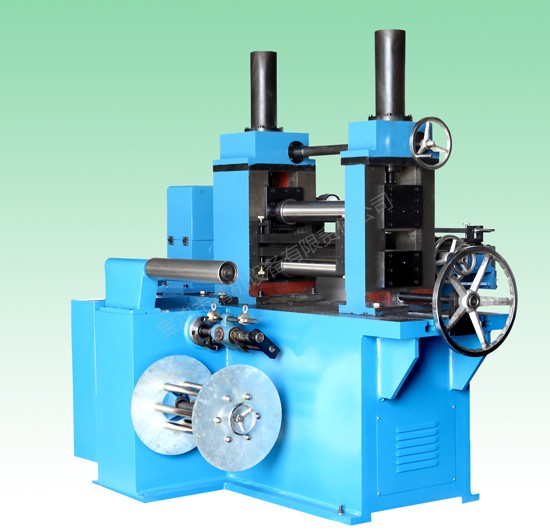

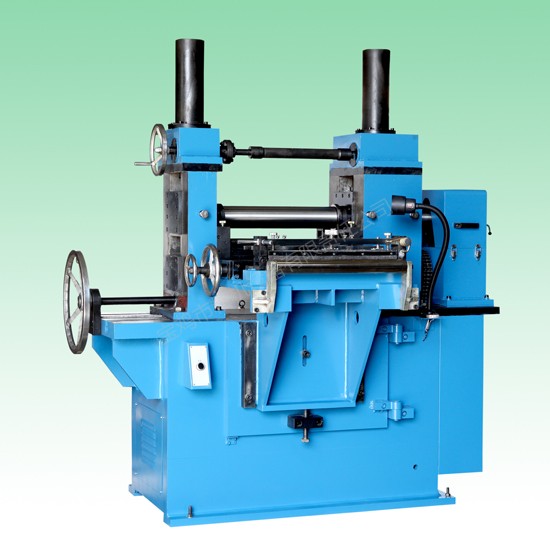

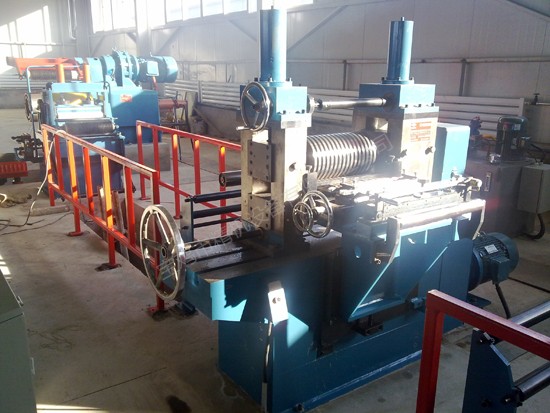

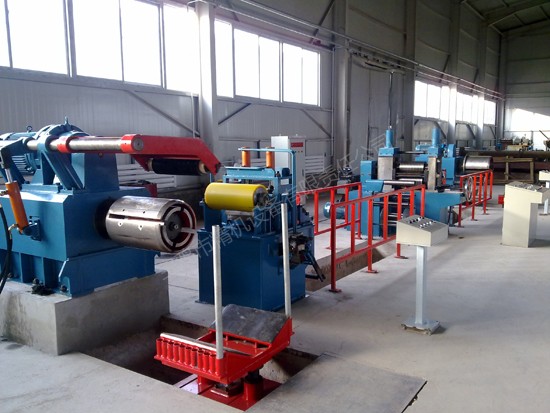

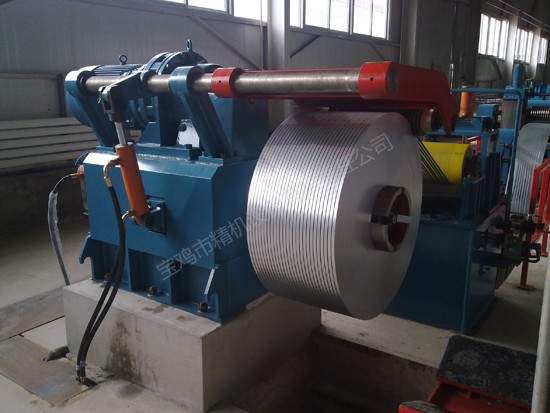

機組由開卷機、縱剪機、邊料卷取機、張力臺、卷取機、液壓系統、電控系統等組成。

工藝過程：上料、開卷、縱剪、活套、張力臺、收卷、、卸料。

（用戶可根據需要選用上、卸料小車。也可定制收、放卷筒直徑尺寸）
